直行程

C700系列 单座调节阀

单座调节阀是一种顶导向结构的调节阀,用于可实现气开或气关的设备。阀体流体通道呈S流线型,压降损失小,流量大,可调范围广,流量特性曲线精度高,阀芯导向面积大,抗振性好。调节阀配用多弹簧式薄膜执行机构,结构紧凑,输出力大。可用于控制各种不同压力和温度的流体。…
业务咨询
根据不同的工况条件可选
  • 1.jpeg

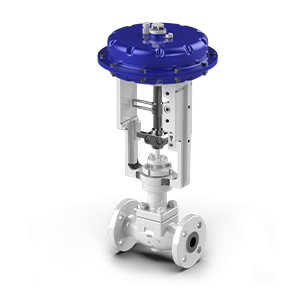

    CS701小口径单座调节阀
    CS701小口径单座调节阀适⽤于控制各种不同压⼒和温度的流体,广泛应用于⽯油、化⼯、冶⾦、电站、空分设备、液化天然⽓等行业的自控系统。阀体呈S流线型的通道,压降损失⼩,流量⼤,可调范围⼴,流量特性精度⾼。


  • 2.jpeg

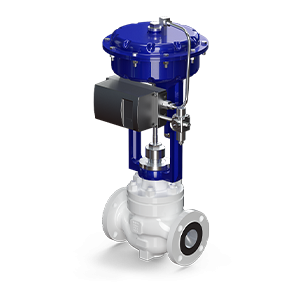

    C701单座调节阀
    C701单座控制阀是⼀种顶部导向型单座阀,广泛应用于⽯油、化⼯、冶⾦、电站、空分设备、液化天然⽓等行业的自控系统。阀体结构紧凑,形体⼩、流体通道呈S流线型,压降损失⼩,流量⼤,可调范围⼴,流量特性曲线精度⾼,阀芯导向⾯积⼤,抗振性好。

  • cm701.jpeg

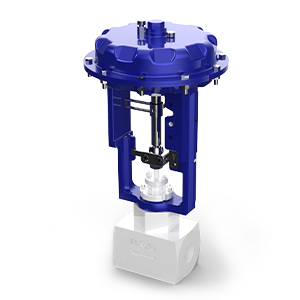

    CM701微小流量单座控制阀

    CM701微小流量单座调节阀适用于各种不同压力和温度流体的微小流量调节,广泛应用于⽯油、化⼯、冶⾦、电站、空分设备、液化天然⽓等行业的自控系统。阀体呈S流线型的通道,压降损失⼩,可调范围⼴,流量特性精度⾼。

  • 44.png

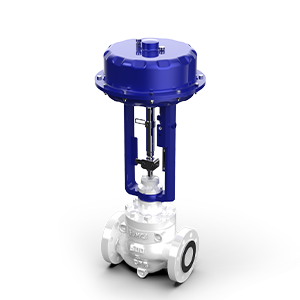

    C702-1笼式单座控制阀

    C702-1套筒单座调节阀是⼀种⾼性能的单座调节阀,广泛应用于⽯油、化⼯、冶⾦、电站、空分设备、液化天然⽓等行业的自控系统。阀体结构紧凑,通道呈S流线型,阀芯导向⾯积⼤,抗振性能好,压降损失⼩,流量⼤,可调范围⼴。坚固的套筒保护阀体不受闪蒸和空化的破坏,适⽤于⾼压差产⽣闪蒸空化的场合。

  • 666.jpeg



    CHM701高压微小流量单座控制阀


    CHM701高压微⼩流量单座调节阀适⽤于控制温度流体的微⼩流量调节,适应于泄漏量要求较⾼的⾼压流体场合。阀体呈S流线型的通道,压降损失⼩,可调范围⼴,流量特性精度⾼。

  • 666.jpeg




    CH701高压单座调节阀


    CH701⾼压单座调节阀是⼀种顶导向结构的调节阀,阀体流体通道呈S流线型,压降损失⼩、流量⼤、可调节范围⼴、阀芯导向部分的导向⾯积⼤、抗震性 好,适应于泄漏量要求较⾼的⾼压流体场合。

  • 88.png

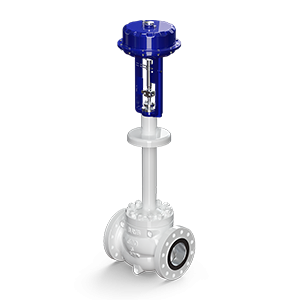

    CUT701低温型单座控制阀

    CUT701超低温单座调节阀是⼀种顶导向结构的调节阀,该阀⻔主要应⽤在-196°C~-100°C的温度范围和CL150~CL1500的压⼒范围内,能够以安全的⽅式实现调节或切断功能。可以适⽤于不同的介质要求。超低温单座调节阀是超低温柱塞式阀,具有阀体结构紧凑,形体⼩,流体通道呈S流线型,压降损失⼩,流量⼤,可调范围⼴,流量特性曲线精度⾼,阀芯导向⾯积⼤,抗震性好等优点。


  • 99.jpeg

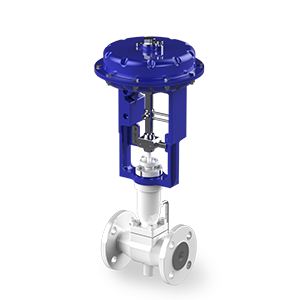

    CJ701保温夹套单座控制阀

    CJ701保温夹套调节阀是C701单座调节阀的派⽣产品。适⽤于调节介质的结晶温度⾼于常温或因温度降低流体粘度增加或凝固的场合。具有C701单座调节阀的优点外,还具有利⽤蒸汽进⾏加热保温,以防⽌物料结晶和凝固等功能。

  • 0101.jpeg

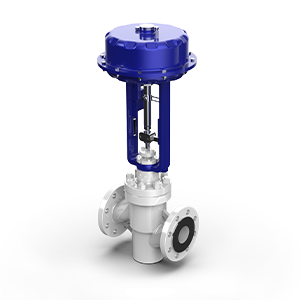

    CF701衬氟单座控制阀


    CF701单座衬氟调节阀阀体内腔、阀芯、阀杆等与介质接触的部位均衬有能耐腐蚀、耐⽼化的聚全氟⼄丙烯(简称F46),⼴泛适⽤于化⼯、⽯油、冶⾦、医药、电⼒等⾏业中对酸、碱等强腐蚀介质和有毒、易挥发介质的过程控制。采⽤聚四氟⼄烯波纹管和填料双重密封,确保⽆渗漏。

产品简介

单座调节阀是一种顶导向结构的调节阀,用于可实现气开或气关的设备。阀体流体通道呈S流线型,压降损失小,流量大,可调范围广,流量特性曲线精度高,阀芯导向面积大,抗振性好。调节阀配用多弹簧式薄膜执行机构,结构紧凑,输出力大。可用于控制各种不同压力和温度的流体。

技术特点

该系列产品结构紧凑、体积小、流体通道呈S流线型,流量特性曲线精度高、实现了更大的CV可快速更换,维护便捷。配用RSMF多弹簧气动薄膜执行机构,推力大,钢性强,动作灵敏,高精度定位、快速响应,便捷且坚固,使用寿命长。


规格参数

主体材质:WCB、WCC、LCB、LCC、WC6、WC9、CF8、CF8M、CF3、CF3M、Ti

公称通径:DN15~300

NPS 1/2”~12”

压力范围:PN16、PN25、PN40、PN63、PN100、CL150、CL300、CL600

高压:CL900 、CL1500 、CL2500

工作温度:常温型 P: -17℃~+230℃

高温型 EI:+230℃~+525℃

低温型 LE-I:-45℃~-17℃

LE-II:-100℃~-45℃

LE-III:-196℃~-100℃

驱动方式:气动、电动、手动等

应用范围:适用于石油化工、供水、治金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对流体流量、压力、温度或液位的精准调节及有效控制。
